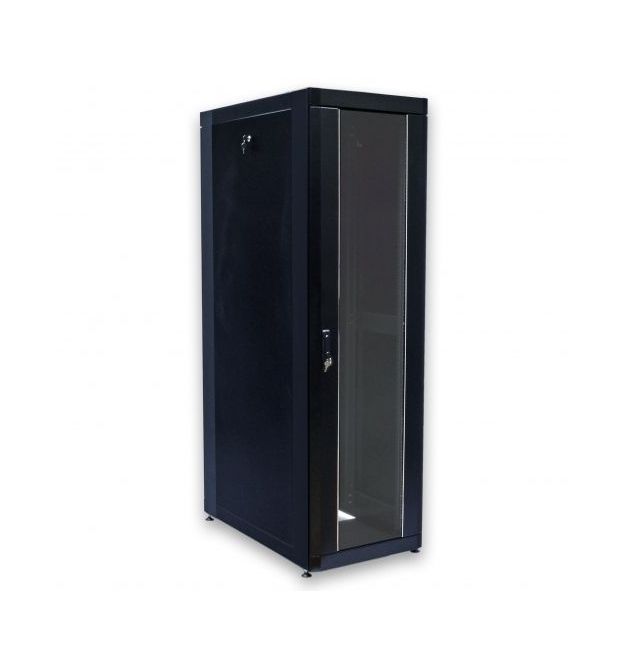

Серверный шкаф 19” 42U серии MGSE с передней дверью из каленого стекла и задней глухой дверцой, предназначенная для организации коммутационного узла в офисных и серверных помещениях. Благодаря двум парам направляющих с лицевой и задней стороны и допустимой нагрузке в 500 кг, в шкафах есть возможность размещения оборудования на четыре точки крепления, такого как серверы, блок бесперебойного питания повышенной емкости и полки глубиной более 450 мм. Двусторонняя конструкция позволяет устанавливать оборудование с двух сторон, что увеличивает высоту в юнитах в два раза, так и масштабировать сеть в будущем, например, к настенного шкафа на 18U можно установить только 18 патч-панелей, до напольного шкафа 18U устанавливается уже 36 панелей.

Глубина коммутационного шкафа выбирается, исходя из глубины серверного оборудования, что надо в нем разместить. Доступно три варианта: 675 мм, 865 мм и 1055 мм. Глубина должна быть не меньше глубины сервера + 140 мм (на 70 мм выступает шнур питания, 70 мм надо оставить перед передним стеклом).

Несмотря на то, что 19 " направляющие можно зафиксировать вплотную к передней или задней двери, нужно оставлять место для соединяющих Шнуров и кабельных организаторов.

В связи с тем, что коммутационная шкаф имеет большой вес и не всегда есть возможность собранную конструкцию занести узкими коридорами или через узкий дверной проем в серверной, она поставляется в разобранном виде в 3-4-х свертках, каждый из которых способна поднять 1 человек. Шкаф состоит из максимально симметричных деталей, чтобы упростить процесс монтажа. Собирая ее, монтажник не думает над тем верх это или низ, правая деталь или левая. Исключение-это промаркированные 19 " направляющие и крепления передних и задних дверей. Благодаря массовому применению клепальных гаек и нарезанной резьбы, шкаф способен собрать 1 человек (нет соединений, где нужна третья рука). Точность позиционирования элементов крепления позволяет дотягивать каждый винт сразу до конца, что избавляет от необходимости что-то подравнивать или регулировать и делать конечное дотягивание.

Охлаждение серверной шкафа можно реализовать, установив вентиляционный блок из 3-х вентиляторов SUNNON (заказывается отдельно), который монтируется вместо заглушки. Каждую заглушку можно заменить вентиляторным блоком. Вентиляторные блоки можно соединить между собой шнуром с13-С14 (компьютер-монитор). Каждый вентиляторный блок можно подсоединить к своему термостату и организовать каскадное включение вентиляторных блоков в зависимости от температуры. Питание вентиляторного блока подключается шнуром CEE7-C13 (обычный шнур питания компьютера).

В комплекте шкафа MGSE на 1 заглушку меньше. Поэтому в шкаф заводят электрические и коммутационные кабели через не заглушенное отверстие или заказывают кабельный ввод со щетками, что монтируется вместо заглушки.

Конструкция имеет 8 приваренных гаек для монтажа ножек, расположенных в углах вертикального элемента каркаса, что позволяет установить коммутационную шкаф в серверной и отрегулировать горизонтальное положение. 8 креплений необходимо для того, чтобы можно было поставить шкафы вплотную (в одной ножки ставятся по краям, у второй — ближе к середине). 4 ножки входят в комплект. Для монтажа колес необходимо самостоятельно сделать отверстия в элементе каркаса.

• Коммутационная шкаф поставляется в разобранном виде в 3-х или 4-х коробках. Благодаря массовому применению клепальных гаек, ее способен собрать 1 человек за 30-40 минут.

* Вертикальные 19 " направляющие имеют маркировку юнитов.

* В шкафах шириной 800 мм можно увеличить ширину с 19 дюймов до 21 дюйма.

* Расстояние между направляющими регулируется по глубине.

* Глубина серверного шкафа имеет большие размеры (до 1055 мм), чем у аналогичных производителей, что дает дополнительное пространство для размещения кабеля и вентиляции.

• Для принудительной вентиляции дополнительно применяются 3-х вентиляторные блоки, монтируемые в крышу или в пол, возможна установка более одного блока которые между собой соединяются шнуром питания С13-С14.

• Дополнительно для защиты шкафа от попадания пыли возможно установить щеточный ввод.

* Ножки идут в комплекте, колеса заказываются отдельно.

• Шкаф окрашен порошковой краской (мелкая шагрень матовая) подобранной таким образом, чтобы она имела эстетичный вид и длительный срок эксплуатации. Выполнена в двух цветах: черный и серый.

* Толщина металла:
Вертикальный элемент каркаса: 2 мм
Передние двери, направляющие, стенки: 1,5 мм
Боковые двери, задние двери, заглушки: 1 мм.

Характеристики:

Модель: UA-MGSE42610MB

Тип: напольный шкаф 19"

Высота: 42U

Высота, мм: 2020

Глубина, мм: 1055

Ширина, мм: 610

Конструктив, дюйм: 19

Дверь передняя: с каленым стеклом и замком с поворотной ручкой

Двери задние: цельнометаллические с перфорацией типа "жабры" и замком

Боковые стенки: съемные с замком

Направляющие: две пары с маркировкой юнитов

Цвет: черный, RAL 9005

Толщина металла, мм: 1 – 2

Максимальная нагрузка, кг: 700

Класс защиты от внешних факторов: IP 20

Вес, кг: 129,6

Инструкция по монтажу серверного шкафа CMS прилагается.

Гарантийных срок эксплуатации – 12 месяцев со дня продажи.

Продукция имеет сертификат соответствия № 1О094.008721-21

Комплект поставки:

- ножки

- каркас

- боковые панели

- двери (передняя и задняя)

- 2 пары 19" направляющих (с маркировкой юнитов) для шкафов глубиной 1055 мм + 1 дополнительная пара

- заглушки:
для шкафов глубиной 1055 мм – 7шт.

- комплект заземления

- комплект крепления.
