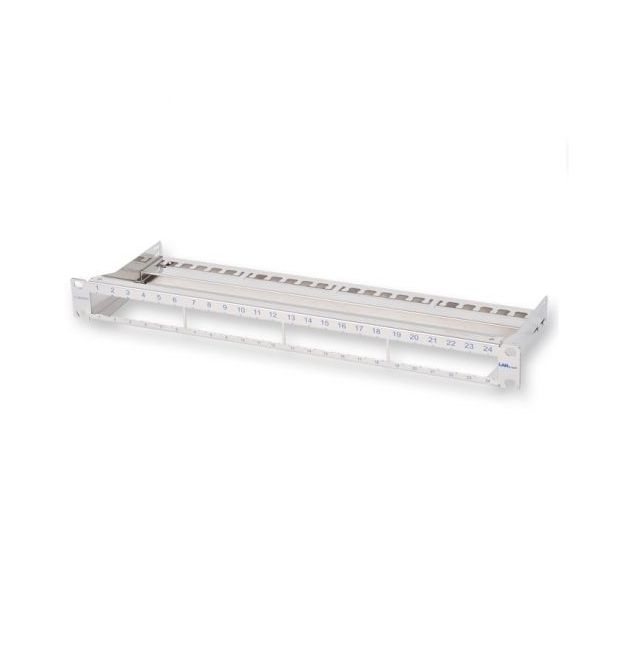

Модульная патч-панель 1U на 24 порта LANscape – одна из составных частей структурированной кабельной системы (СКС), предназначена для расключения витой пари со стороны точки коммутации, например в серверном шкафу или коммутационной стойке. Патч-панель изготовлена из нержавеющей стали и рассчитана на подключения заземления. Конструкция предусматривает кабельный органайзер для фиксации 24 кабелей витой пары пластиковыми стяжками. Для неиспользуемых портов под модули предусмотрены пластиковые заглушки с креплением формата LANscape серии FutureCom (опционально). Патч-панель предназначена для установки модулей S250 и S500, дополнительно есть возможность установить адаптер под модули KeyStone с креплением LANscape.<-p>

Преимущество модульной патч-панели:<-p>

• возможность комбинировать экранированные модули FTP и STP с модулями без экрана UTP<-p>

• все порты промаркированы цифрами<-p>

• патч-панель с кабельным организатором к которому подводимые кабели крепятся стяжками<-p>

• возможность заземлить патч-панель благодаря изготовленной из оцинкованной стали крепежной планки под модули RJ-45<-p>

• удобство расключения витой пары, простота последующего увеличение сети<-p>

• в двух нижних овальных крепежных отверстиях высечена прорезь, что позволяет установить патч-панель в серверный шкаф или стойку одной рукой<-p>

• сервисное обслуживание зачастую не требует демонтажа патч-панели из направляющих 19″<-p>

• возможность комбинации медных кабельных линий с оптоволоконными линиями, устанавливая оптические адаптеры и медные модули<-p>

• экономия при построении сети менее 24 портов, модульная патч-панель дает возможность купить нужное количество модулей, не переплачивая за неиспользуемые порты.<-p> Характеристики:

Артикул: WAXWSV-02400-C001<-p>

Конструктив, дюйм: 19″<-p>

Кол-во портов: 24<-p>

Экранирование: Есть<-p>

Высота: 1U<-p>

Организатор кабеля: Есть<-p>

Тип крепления: LANscape<-p>

Материал: нержавеющая сталь<-p>

Вес, кг: 0.6<-p>

Бренд: Corning США<-p>

Гарантийный срок эксплуатации – 12 месяцев со дня продажи.<-p>

<-p>

По форм-фактору патч-панели различаются по установочной ширине (10 и 19 дюймов), наличию кабельного организатора, возможностью подключения заземления для экранированных модулей RJ-45 и количеством самих модулей (12, 16, 24, 48). По высоте в юнитах патч-панели бывают 0.5U, 1U, 2U и 3U. Дополнительным отличием является крепление модулей, универсальным принято считать KeyStone, в тоже время каждый производитель разрабатывает свой тип крепления, например у Corning это LANscape а у Panduit это Mini-Com.<-p>

Стандартом считается патч-панель на 24 порта RJ-45, ее удобно монтировать, обсуживать, коммутировать. Панель на 48 портов это высокая плотность коммутации, ее сложнее монтировать, сложнее обслуживать и коммутировать, но она экономит место в серверном шкафу. При построении сети до 12 портов без значительного расширения в будущем можно выбрать панель на 16 портов, это сэкономит деньги, избавит от пустых отверстий, придав коммутации эстетический вид.<-p>

Во избежание затуханий рекомендуется использовать патч-панели с задним кабельным органайзером, это поможет избежать изгибов и заломов кабеля и упростить дальнейшее сервисное обслуживание, поскольку каждый кабель закреплен отдельно. При отсутствии заднего органайзера кабель фиксируется на основание панели один над одним, собираясь в пучок, перетянутый пластиковой стяжкой. Для обслуживания необходимо раскусить все стяжки и раздвинуть все кабеля, что с большой вероятностью приведет к появлению новых неисправностей.<-p>
