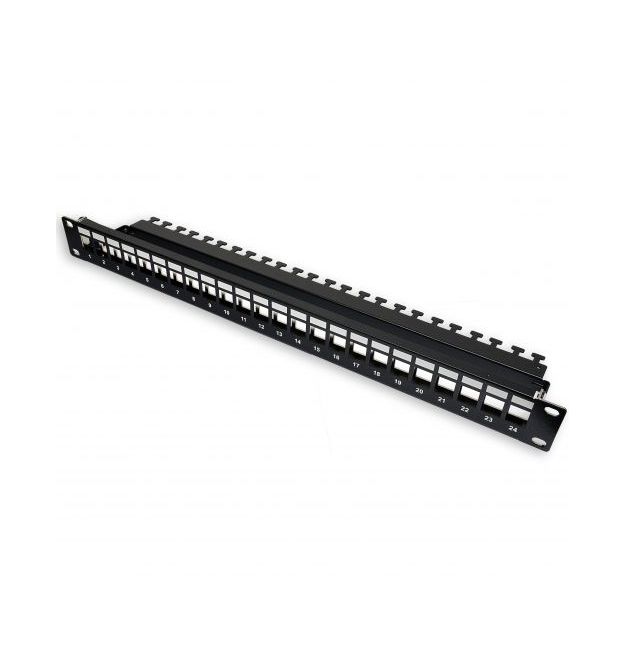

Модульная экранированная патч-панель 19 " 24 порта KeyStone-одна из составных частей структурированной кабельной системы (СКС), предназначенная для расключения витой пары со стороны точки коммутации, например в серверном шкафу или коммутационной стойке. Патч-панель изготовлена из стали и окрашена порошковой краской. Конструкция предусматривает кабельный органайзер для фиксации 24 кабелей витой пары пластиковыми стяжками. В комплект входит провод с клеммами для подключения заземления. Для неиспользованных портов под модули предусмотрены черные пластиковые заглушки с креплением формата KeyStone.Задний кабельный организатор можно снять.

Преимущество модульной патч-панели:

• возможность комбинировать экранированные модули FTP и STP с модулями без экрана UTP

• все порты промаркированы цифрами

• патч-панель с кабельным организатором к которому подводятся кабели и крепятся пластиковыми стяжками

• возможность подключить заземление к патч-панели благодаря изготовленной из оцинкованной стали крепежной планке под модули RJ-45

• удобство расключения витой пары, простота в дальнейшем масштабировании сети

• сервисное обслуживание обычно не требует демонтажа патч-панели с направляющих 19"

• возможность комбинации медных кабельных линий с оптоволоконными линиями, устанавливая оптические адаптеры и медные модули

• экономия при построении сети менее 24 портов, модульная патч-панель дает возможность купить нужное количество модулей, не переплачивая за ненужные порты.

Характеристики:

Артикул: PLKDC-24BKRMZ

Конструктив, дюйм: 19"

Количество портов: 24

Экранирование: да

Высота: 1U

Организатор кабеля: да

Тип крепления: Keystone

Цвет: черный

Вес, кг: 0.8

Производитель: EPNew Тайвань

Гарантийный срок эксплуатации-12 месяцев со дня продажи.

По форм-фактору патч-панели различаются по монтажной ширине (10 и 19 дюймов), наличия кабельного организатора, возможностью подключения заземления для экранированных модулей RJ-45 и количеством самих модулей (12, 16, 24, 48). По высоте в юнитах патч-панели бывают 0.5 U, 1U, 2U и 3U. Дополнительным отличием является крепление модулей, универсальным принято считать KeyStone, в то же время каждый производитель разрабатывает свой тип крепления, например у Corning это LANscape.

Стандартом считается патч-панель на 24 порта RJ-45, ее удобно монтировать, обслуживать, коммутировать. Панель на 48 портов это высокая плотность коммутации, ее сложнее монтировать, сложнее обслуживать и коммутировать, но она экономит место в серверном шкафу. При построении сети до 12 портов без значительного расширения в будущем можно выбрать панель на 16 портов, это сэкономит деньги, избавит от пустых отверстий, придав коммутации эстетичный вид.

Чтобы получить качественное соединение рекомендуется использовать патч-панели с задним кабельным органайзером, это поможет избежать изгибов и заломов кабеля и упростить последующее сервисное обслуживание, поскольку каждый кабель закреплен отдельно. При отсутствии заднего органайзера кабель фиксируется на основание панели друг над другом, собираясь в пучок, перетянутый пластиковой стяжкой. Для обслуживания необходимо раскусить все стяжки и раздвинуть кабели, что с большой вероятностью приведет к появлению новых неисправностей.
