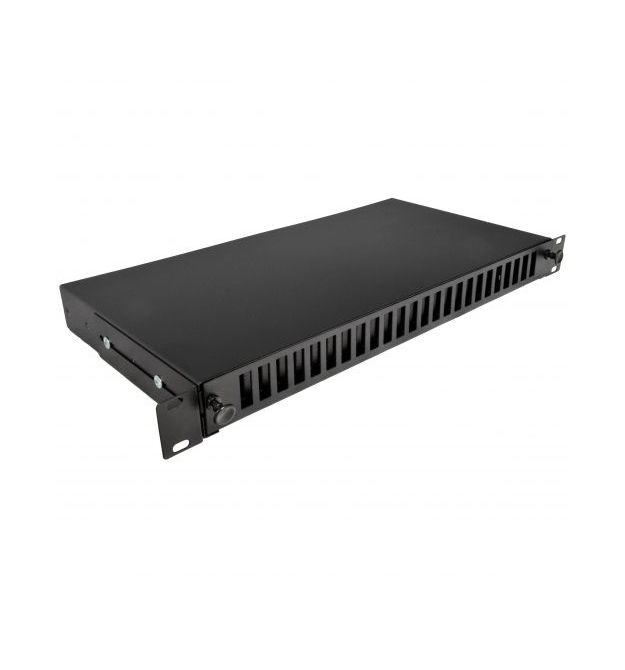

Черная оптическая патч-панель на 24 порта SC Duplex или LC Quad серии FOP предназначена для организации сварных соединений одномодового (SingleMode) или многомодового (MultiMode) оптического волокна, а также для защиты сварного соединения от механических воздействий. Зачастую оптический кабель соединяют с пигтейлом, разъем которого подключают в SC или LC адаптер, но возможна и проходная сварка, когда часть ВО волокон выводиться на лицевую часть панели, а другая часть проваривается дальше к следующей точке коммутации. ВО панель изготовлена под серверные шкафы и стойки шириной 19″, монтажная высота 1U. Уменьшенная глубина корпуса в 223 мм позволяет избежать значительного изгиба волоконно-оптического кабеля при установке в шкаф с небольшой глубиной, предотвращая тем самым затухания сигнала при тестировании рефлектометром или оптическим измерителем мощности.<-p>

ODF панель CMS на 24 адаптера изготовлена из стали 1 мм, что позволяет выдерживать нагрузку подведенных оптических кабелей без деформации в 19-ти дюймовых направляющих. Корпус окрашен черной порошковой краской защищая его от коррозии, что позволяет производителю давать расширенную гарантию на продукцию. На основании расположено универсальное крепление под сплайс-кассету на 12 или 24 сварки. Оптическая патч-панель вмещает до четырех кассет по 24 волокна, что соответствует 96-и сваркам. Есть возможность регулировать глубину установки волоконно-оптических адаптеров SC дуплекс и LC квадро в трех положениях. Для доступа к сплайс-кассете, пигтейлам и адаптерам не нужно вынимать ВО панель из направляющих, достаточно отщелкнуть два пластиковых крепежа и извлечь ее основание под углом 30°, что позволяет выполнить осмотр или увеличение сварных соединений без отключения оптических патч-кордов и демонтажа панели. Благодаря съемным боковым направляющим установочную глубину ODF патч-панели можно регулировать относительно вертикальных направляющих (рэков) вынося или пряча ее за них в диапазоне пяти сантиметров. Если рэки установлены слишком близко к двери серверного шкафа и оптические патч-корды упираются в нее, можно задвинуть панель в глубь шкафа, предотвратив тем самым залом патч-кордов. Патч-панель универсальная и рассчитана на установку SM (одномод) и MM (мультимод) адаптеров.<-p> Ключевые особенности линейки FOP:

• 4 кабельных ввода (2хPG13.5 + 2xPG11) и один увеличенный кабельный ввод для возможности ввода патч-кордов или оптических кабелей под плавным углом<-p>

• просечки для фиксации кабеля расположены точно напротив кабельных вводов<-p>

• лицевая часть выдвигается и фиксируется под углом 30 градусов, позволяя выполнить сварку без демонтажа оптической панели из направляющих 19″<-p>

• новая улучшенная формула краски (мелкая шагрень матовая)<-p>

• для версии SC Duplex и LC Quad предусмотрена монтажная планка, в которую защелкиваются адаптеры с возможностью регулировать глубину в трех положениях<-p>

• нанесена нумерация портов<-p>

• фиксация патч-панелей при помощи пластиковых защёлок<-p> Характеристики:

Артикул: UA-FOP24SCD-B<-p>

Кол-во адаптеров: 24<-p>

Тип адаптеров: SC Duplex - LC Quad<-p>

Монтажная высота: 1U<-p>

Конструктив, дюйм: 19 ″<-p>

Ширина корпуса, мм: 432<-p>

Глубина, мм: 223<-p>

Высота, мм: 40<-p>

Толщина металла, мм: 1<-p>

Цвет: черный, RAL 9005<-p>

Вес: 2.50<-p>

Упаковка, см: 49x25x5.5<-p>

Бренд: CMS Украина<-p>

Гарантийный срок эксплуатации – 18 месяцев со дня продажи.<-p>

Продукция имеет сертификат соответствия.<-p> Комплектация:

Основание - 1 шт<-p>

Крышка - 1 шт<-p>

Фальш-панель - 1 шт<-p>

Боковой держатель - 2 шт<-p>

Фиксатор корпуса - 2 шт<-p>

Крепеж - 10 шт<-p>

<-p> Дополнительные комплектующие:

• Адаптеры<-p>

• Пигтейлы<-p>

• Сплайс-кассеты<-p>

• Кабельные вводы<-p>
