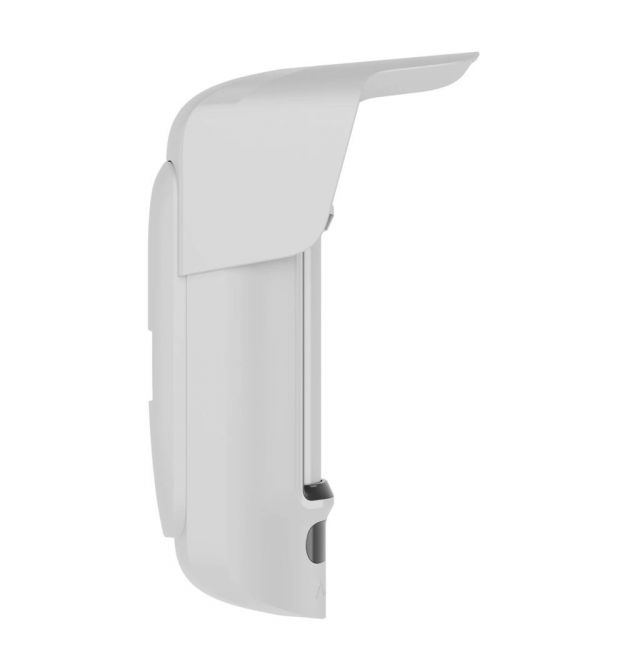

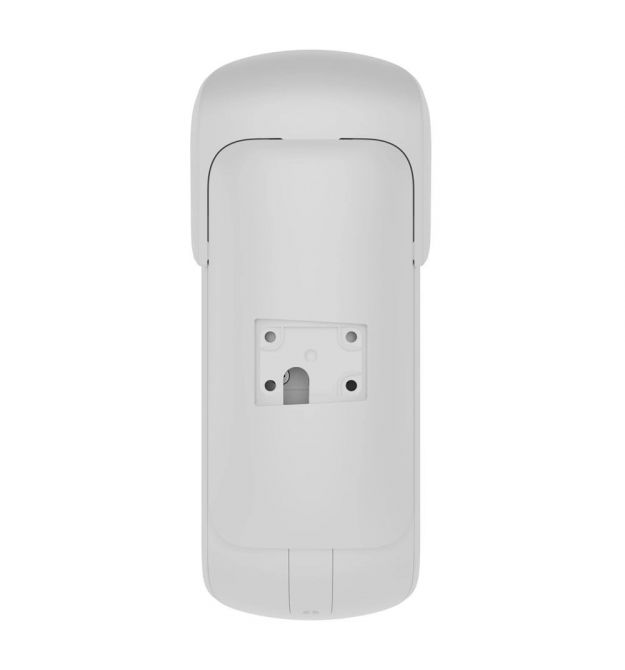

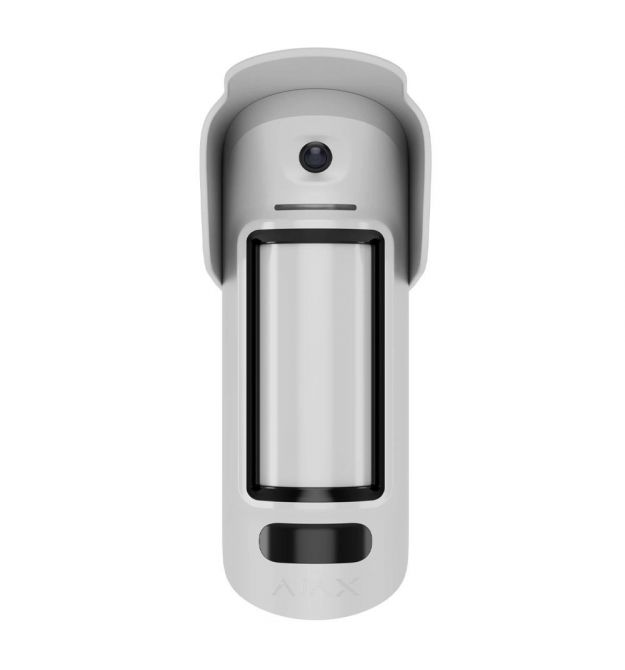

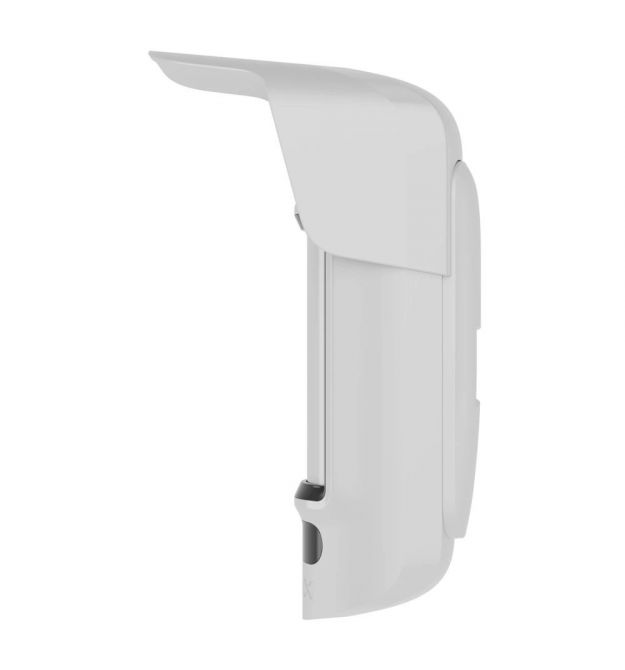

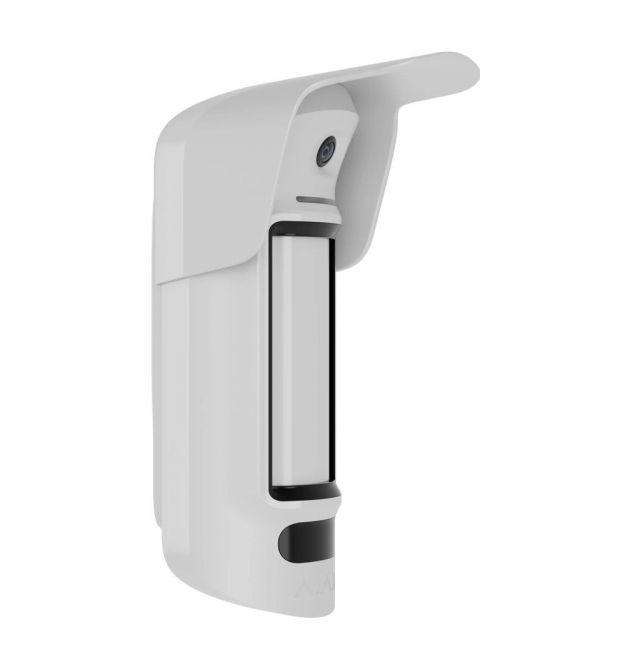

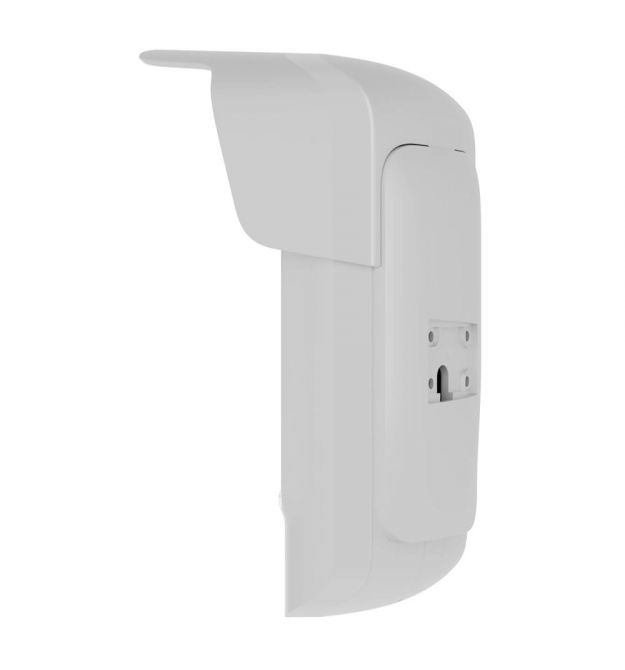

MotionCam Outdoor HighMount (PhOD) Jeweller — это беспроводной датчик движения с фотоверификацией, предназначенный для охраны территории. Он оснащен двумя инфракрасными сенсорами, микроволновым сенсором К-диапазона, встроенной фотокамерой и системой антимаскирования. Датчик фиксирует движение, анализируя тепловые изменения в окружающей среде, и дополнительно проверяет объект с помощью радиочастотного сканирования, чтобы исключить ложные тревоги. При обнаружении движения устройство делает серию снимков, позволяя точнее оценить обстановку.

Фотоверификация доступна в четырех режимах: съемка по тревоге, по сценарию, по запросу и по расписанию. Камера устройства может делать снимки с разрешением 320x240 или 640x480 пикселей. Для ночной съемки предусмотрена инфракрасная подсветка, обеспечивающая качественные черно-белые изображения в условиях недостаточного освещения. Полученные фотографии можно просматривать в приложении как отдельные снимки или анимированную серию.

Датчик поддерживает беспроводные протоколы Jeweller и Wings, обеспечивающие двустороннюю связь с хабом. Jeweller отвечает за передачу тревожных событий, а Wings используется для передачи фото и обновления прошивки. Для защиты от ложных тревог датчик использует алгоритм анализа тепловой диаграммы SmartDetect, который учитывает интенсивность инфракрасного излучения, размер объекта, скорость его перемещения и время нахождения в зоне обнаружения. Дополнительно устройство проводит радиочастотное сканирование, чтобы исключить влияние тепловых потоков от кондиционеров, каминов, вентиляторов и других тепловыделяющих приборов. Это позволяет системе надежно фильтровать помехи и предотвращать ошибочные срабатывания.

Температурная компенсация обеспечивает стабильную работу датчика при любой температуре, даже если окружающая среда нагревается до значений, близких к температуре тела человека. Это особенно важно при использовании устройства на улице, где условия могут меняться в течение дня. Система антимаскирования предотвращает попытки злоумышленников вывести датчик из строя. Она фиксирует заклеивание, закрашивание или любое иное препятствие перед сенсорами и оперативно уведомляет пользователей и охранную компанию. Время обнаружения маскирования зависит от типа препятствия и может составлять до трёх минут.

Зона обнаружения датчика достигает 15 метров. Для эффективного контроля территории важно учитывать углы обзора сенсоров и камеры, а также избегать препятствий, закрывающих поле зрения устройства. Сенсоры должны быть направлены перпендикулярно вероятному пути проникновения на охраняемый объект.

Для работы устройство использует встроенные батареи, но также поддерживает подключение внешнего источника питания с напряжением 12–24В. При подключении внешнего блока батареи остаются в устройстве и работают как резервный источник питания. Это позволяет датчику функционировать даже при перебоях с электроэнергией.

MotionCam Outdoor HighMount (PhOD) Jeweller подходит для охраны частных домов, парковок, складов и других объектов. Его можно устанавливать как на улице, так и в помещениях. Рекомендованная высота монтажа составляет от 2 до 4 метров. Для правильной работы устройство должно быть установлено на устойчивую поверхность, такую как стена или забор, с возможностью регулировки угла наклона с помощью поворотного кронштейна.

Основные преимущества:

• Фотоверификация тревог: Позволяет оперативно оценить ситуацию на объекте с помощью серии снимков, которые делаются в момент обнаружения движения. Это снижает количество ложных вызовов охраны, позволяя удаленно проверить, что стало причиной срабатывания датчика.

• Расширенная фотофиксация: Датчик может делать снимки не только в случае тревоги, но и по запросу, по заранее заданному расписанию или в рамках автоматических сценариев, например, при открытии двери или срабатывании другого устройства системы.

• Дополнительный микроволновый сенсор: Исключает ложные тревоги, которые могут быть вызваны потоками теплого воздуха, солнечным нагревом или колебанием занавесок. Использует радиочастотное сканирование зоны обнаружения, чтобы подтвердить или опровергнуть движение, обнаруженное инфракрасными сенсорами.

• Инфракрасная подсветка: Позволяет получать четкие черно-белые снимки даже при полном отсутствии освещения. Подсветка включается автоматически при низком уровне света, обеспечивая надежную фотоверификацию тревог в ночное время.

• Дальность обнаружения до 15 метров: Датчик эффективно фиксирует движение на расстоянии до 15 метров, что позволяет перекрывать значительные зоны охраны. Широкий угол обзора сенсоров обеспечивает контроль за территорией без необходимости установки дополнительных устройств.

• Возможность работы от внешнего питания: Устройство поддерживает подключение к источнику постоянного тока с напряжением 12–24 В⎓, что позволяет снизить зависимость от встроенных батарей. В случае отключения внешнего питания аккумуляторы продолжают работу, обеспечивая бесперебойное функционирование системы безопасности.

• Регулируемый угол обзора: Датчик крепится на поворотном кронштейне, что позволяет точно настроить направление инфракрасных сенсоров и камеры. Это помогает исключить мертвые зоны и адаптировать зону обнаружения под особенности охраняемой территории.

Характеристики:

• Технологии связи: Jeweller и Wings
• Диапазоны частот: 868-868.6 МГц
• Максимальная эффективная излучаемая мощность (ERP): до 25 мВт
• Дальность связи: до 1700 м (при отсутствии преград)
• Радиочастотный хоппинг: предотвращает радиопомехи и глушение
• Совместимость: Hub 2 (2G) Jeweller, Hub 2 (4G) Jeweller, Hub 2 Plus Jeweller, Hub BP Jeweller, Hub Hybrid (2G), Hub Hybrid (4G), ReX 2 Jeweller

Датчик движения:

• Чувствительный элемент: 2 ИК-сенсора, 1 микроволновый сенсор К-диапазона (рабочая частота: 24 ГГц)
• Дальность обнаружения движения: до 15 м (при установке на высоте 2–4 м)
• Углы обнаружения движения: горизонтальный – 90°
• Скорость обнаружения движения: от 0,3 до 2,0 м/с
• Чувствительность: 3 уровня (настраивается)
• Иммунитет к животным: не поддерживается
• Защита от ложных тревог: SmartDetect, программный алгоритм
• Температурная компенсация: эффективное обнаружение движения при температуре от -25 до +60 °C

Фотоверификация:

• Фото по тревоге: активируется при обнаружении движения в режиме охраны
• Фото по запросу: выполняется пользователем вручную (если разрешено в настройках)
• Фото по сценарию: делает снимки при тревогах других устройств Ajax (по умолчанию отключено)
• Фото по расписанию: автоматически делает снимки в заданное время (по умолчанию отключено)

Настройки камеры:

• Разрешение фото: 320 × 240 пикселей (по умолчанию) / 640 × 480 пикселей (настраивается)
• Углы обзора камеры: горизонтальный – 115°, вертикальный – 84°
• HDR фото: улучшает детализацию светлых и темных областей снимка
• ИК-подсветка: обеспечивает съемку в темноте
• Серия фотографий: до 5 снимков (320 × 240) / до 3 снимков (640 × 480)
• Настройка фотофиксации: выполняется PRO или администратором в приложении Ajax
• Время доставки фото: до 9 секунд (320 × 240) / до 20 секунд (640 × 480)

Установка и эксплуатация:

• Рекомендуемая высота установки: от 2 до 4 метров
• Место установки: на улице и в помещении
• Защита от саботажа: тревога тампера
• Защита от подлога: аутентификация устройства
• Система антимаскирования: обнаруживает попытки заблокировать обзор датчика
• Магнитометр: обнаруживает попытки наклонить, сдвинуть или оторвать датчик от поверхности
• Обнаружение потери связи: от 36 с
• Удерживающий винт: надежно закрепляет устройство на SmartBracket

Питание:

• Батарея: 6 × CR123A (предустановлены)
• Расчетное время работы от батарей: до 3 лет
• Диапазон рабочего напряжения датчика: 3,8−6,5 В⎓
• Номинальное рабочее напряжение датчика: 6 В⎓
• Потребление тока датчика в состоянии покоя при номинальном напряжении: 45 мкА
• Максимальный ток потребления датчика при номинальном напряжении: 1200 мА
• Полная емкость батареи: 4800 мА·ч
• Напряжение низкого заряда батареи: 4,2 В⎓
• Напряжение восстановления низкого заряда батареи: 5,0 В⎓
• Напряжение отработанной батареи: 3,8 В⎓
• Емкость отработанной батареи: 300 мА·ч
• Рабочее напряжение внешнего источника питания: 12−24 В⎓ (батарея как резервный источник питания, если подключено внешнее)

Габариты и вес:

• Размеры с кронштейном: 234 × 98 × 230 мм
• Размеры без кронштейна: 234 × 98 × 137 мм
• Вес с кронштейном: 1010 г
• Вес без кронштейна: 620 г

Эксплуатационные характеристики:

• Диапазон рабочих температур: от −25 °C до +60 °C
• Допустимая влажность: до 95%
• Класс защиты: IP55
• Цвет: белый

Комплектация:

• MotionCam Outdoor HighMount (PhOD) Jeweller
• 6 батарей CR123A (предустановлены)
• Крепежная панель SmartBracket
• Поворотный кронштейн
• Навес
• Монтажный комплект
• Краткая инструкция
