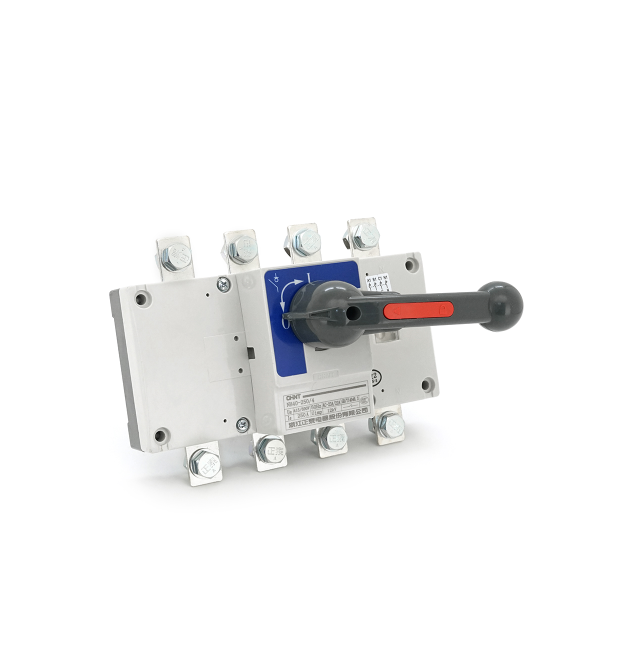

Ручний вимикач-роз`єднувач CHINT NH40-250 / 4P є чотириполюсним комутаційним пристроєм ручного управління, призначений для оперативного включення та відключення електричних ланцюгів під навантаженням. Пристрій розрахований на номінальну напругу 380V та струмове навантаження до 250A. Конструкція забезпечує видиму розривну відстань, що відповідає функції роз`єднувача. Модель оснащена стандартною рукояткою управління та призначена для монтажу у розподільних щитах промислового призначення. Характеристики: - Тип пристрою: рубильник-роз`єднувач чотириполюсний - Модель: NH40-250 / 4P - Номінальна напруга: 380V - Номінальний струм: 250A - Кількість полюсів: 4 - Тип управління: ручне, важільна рукоятка - Спосіб монтажу: стаціонарний монтаж на панель - Приєднувальні затискачі: гвинтові - Матеріал контактів: мідь зі срібним покриттям - механічна зносостійкість: не менше 3000 циклів - Ступінь захисту: IP20 - Кліматичне виконання: УХЛ3 Габаритні та настановні розміри (мм): - Ширина (A): 230 - Глибина (B): 170 - Висота (H): 85 - Міжцентрова відстань (U): 142 - Діаметр монтажних отворів (Φ): 6.5 - Розміри для підключення провідників: - Перетин проводів, що підключаються: до 185 мм² - Розмір клем: відповідає вимогам для 250A Пристрій призначений для: - головних вступних пристроїв розподільчих щитів - систем аварійного відключення живлення - Комутації силових ланцюгів промислового обладнання - об`єктів енергетики та трансформаторних підстанцій - виробничих цехів та промислових підприємств - Систем резервного живлення та генераторних установок Переваги: - візуально видимий розрив ланцюга - Надійна конструкція з дугогасними камерами - Чітка фіксація положень 'Вкл' / 'Вимк' - Посилені контакти з антикорозійним покриттям - Сумісність із запобіжниками NH типу - Відповідність міжнародним стандарнам IEC 60947-3 - Простота монтажу та обслуговування Пристрій допускає комутацію під навантаженням у межах номінальних параметрів. Важільний механізм забезпечує швидке включення та відключення. Конструкція передбачає можливість блокування у вимкненому положенні за допомогою замка для безпечного проведення робіт. Даний рубильник-роз`єднувач забезпечує надійну комутацію силових ланцюгів і призначений для використання у відповідальних електроустановках промислового призначення, де потрібне ручне керування живленням з видимим розривом ланцюга. Чотирьохполюсна конструкція забезпечує повне відключення всіх фаз і нейтралі, що особливо важливо в системах з глухозаземленою нейтраллю.
