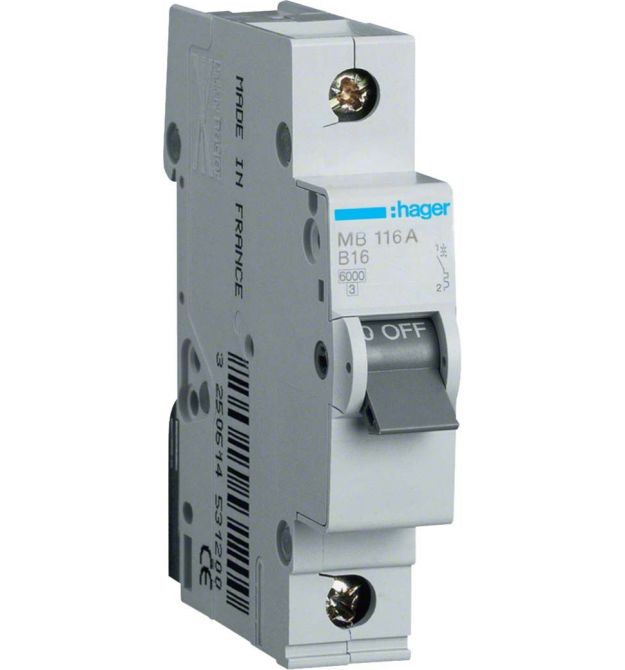

Архітектура

Кількість полюсів:	1 P
Тип полюса:	1 P
Крива:	B

Функції

Паралельно перемикання нейтралі:

ні

Основні електричні характеристики

Номінальна робоча напруга змінного струму:	230 / 400 V
Тип напруги живлиння:	AC

Напруга

Номінальна напруга ізоляції:	500 V
Максимальна рабоча напруга:	415 V
Стійкість по відношенню до номінальної імпульсної напруги:	4000 V

Електричний струм

Номінальний струм:	16 A
min/max діапазон спрацювання термічного розчеплювача при АC:	1,13 / 1,45 In
Поріг електромагнітного розчеплювача змінного струму мін./макс.:	3 / 5 In
Значення струму короткого замикання 230 В 50 Гц:	6 kA
Значення струму короткого замикання 400 В 50 Гц:	6 kA

Електричний струм / температура

Номінальний струм при -15°C:	21,19 A
Номінальний струм 20 ° C:	17,63 A
Номінальний струм 30 ° C:	16 A
Номінальний струм при 35°C:	16,11 A
Номінальний струм 40 ° C:	15,6 A
Номінальний струм 45 ° C:	15,1 A
Номінальний струм 50 ° C:	15 A
Номінальний струм 55 ° C:	14,08 A
Номінальний струм 60 ° C:	13,57 A
Номінальний струм 65 ° C:	13,07 A
Номінальний струм 70 ° C:	12,56 A

Коефіцієнт корекції струму

Коефіцієнт корекції струму для 2-х пристроїв, розташованих поруч:	1
Коефіцієнт корекції струму для 3-х пристроїв, розташованих поруч:	0,95
Корегуючий коефіціент при розташуванні поруч 4 та 5 пристроїв:	0,9
Корегуючий коефіціент при розташуванні поруч 6 пристроїв:	0,85

Потужність

Максимальна втрата потужності на полюс відповідно до стандарту виробу:	3,5 W
Розсіювана потужність з розрахунку на кожний полюс:	2,44 W

Витривалість

Електрична тривкість кількості циклів:	4000
Кількість механічних процесів:	20000

Розміри

Глибина встановленого виробу:	70 mm
Ширина встановленого виробу:	17,5 mm

Монтаж

Момент затяжки:

2,8 Нм

Підключення

Нижнє гвинтове з'єднання з гнучким провідником:	1 / 25 mm²
Секція виходу гвинта при нерухомому дроті:	1 / 35 mm²
Поперений розріз під ’єднання при нерухомому проводі,:	1 / 35 mm²
Верхнє гвинтове з'єднання з гнучким провідником:	1 / 25 mm²
Тип з’єднання:	Гвинтовий

Обладнання

Можливість приєднання додаткового обладнання:

ні

Стандарти

Стандартний текст:	IEC 60898-1
Європейська директива WEEE:	пов'язаний

Безпека

Захисне виконання ІР:

IP20

Умови використовання

Робоча температура:	-25…70 °C
Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2:	2
Клас обмеження енергії I²t:	3
Висота:	2000 m
Температура зберігання / транспортування:	-25…80 °C

Температура

Температура калібрування:

30 °C
