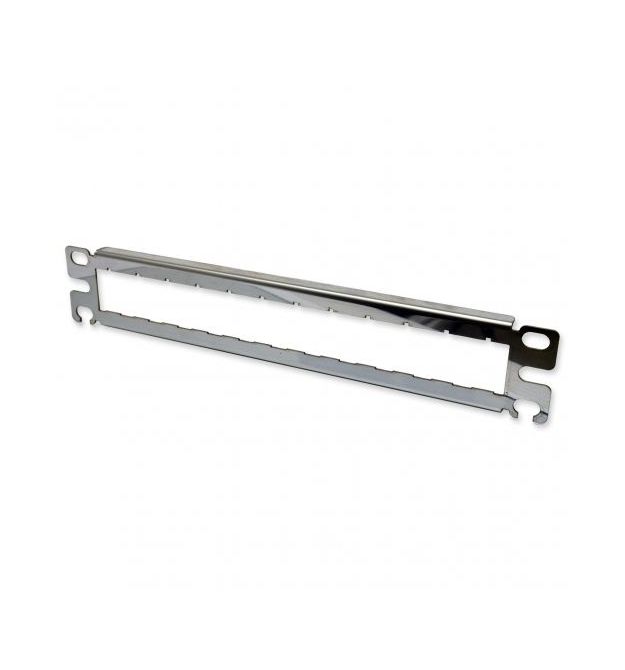

Модульна патч-панель 10″ на 12 портів LANscape - одна із складових частин структурованої кабельної системи (СКС), призначена для розключення витої пари з боку точки комутації, наприклад в серверній шафі або комутаційній стійці. Патч-панель виготовлена ​​з нержавіючої сталі і має спрощену конструкцію без кабельного організатора. Для невикористаних портів під модулі передбачені пластикові заглушки з кріпленням формату LANscape серії FutureCom від Corning.

Перевага модульної патч-панелі:

• корпус патч-панелі виготовлений з нержавіючої сталі

• можливість комбінувати екрановані модулі FTP и STP з модулями без екрану UTP

• можливість заземлити патч-панель завдяки виготовленої з нержавіючої сталі кріпильної планки під модулі LANscape

• зручність розключення витої пари, простота в подальшому масштабуванні мережі

• в двох нижніх овальних кріпильних отворах присутній проріз що дозволяє виконати встановлення патч-панелі однією рукою в серверну шафу або стійку

• сервісне обслуговування зазвичай не вимагає демонтажу патч-панелі з направляючих 10″

• можливість комбінації мідних кабельних ліній з оптоволоконними лініями, встановлюючи оптичні адаптери і мідні модулі

• економія при побудові мережі менше 12 портів, модульна патч-панель дає можливість купити потрібну кількість модулів, не переплачуючи за непотрібні порти.

Артикул: CMS-PP12C10-SL

Конструктив, дюйм: 10″

Кількість портів: 12

Екранування: так

Висота: 1U

Організатор кабелю: немає

Тип кріплення: LANscape

Матеріал: нержавіюча сталь

Вага, кг: 0.1

Виробник: CMS Україна

Гарантійний термін експлуатації - 12 місяців з дня продажу.
Продукція має сертифікат відповідності.

За форм-фактором патч-панелі розрізняються по монтажній ширині (10 і 19 дюймів), наявності кабельного організатора, можливістю підключення заземлення для екранованих модулів RJ-45 і кількістю самих модулів (12, 16, 24, 48). По висоті в юнитах патч-панелі бувають 0.5U, 1U, 2U і 3U. Додатковою відмінністю є кріплення модулів, універсальним прийнято вважати KeyStone, в той же час кожен виробник розробляє свій тип кріплення, наприклад у Corning це LANscape.

Стандартом вважається патч-панель на 24 порти RJ-45, її зручно монтувати, обслуговувати, комутувати. Панель на 48 портів це висока щільність комутації, її складніше монтувати, складніше обслуговувати і комутувати, але вона економить місце в серверній шафі. При побудові мережі до 12 портів без значного розширення в майбутньому можна вибрати панель на 16 портів, це заощадить гроші, позбавить від порожніх отворів, надавши комутації естетичний вигляд.

Щоб отримати якісне з’єднання рекомендується використовувати патч-панелі з заднім кабельним органайзером, це допоможе уникнути вигинів і заломів кабелю і спростити подальше сервісне обслуговування, оскільки кожен кабель закріплений окремо. При відсутності заднього органайзера кабель фіксується на основу панелі один над одним, збираючись в пучок, перетягнутий пластикової стяжкою. Для обслуговування необхідно розкусити всі стяжки і розсунути кабелі, що з великою ймовірністю призведе до появи нових несправностей.
