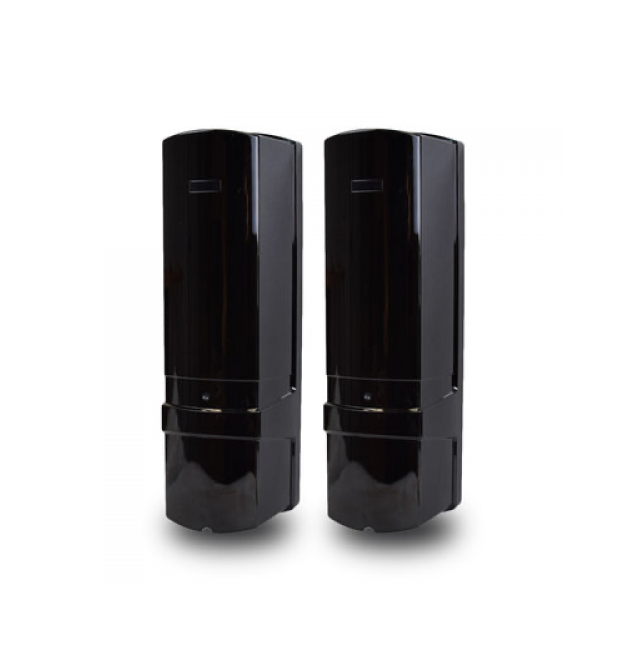

Активний інфрачервоний трипроменевий бар`єр LBX-200 AF із режимом «антитуман». ПРИЗНАЧЕННЯ Призначений для виявлення порушника як у приміщенні, так і на вулиці. Бар`єр рекомендується використовувати для захисту дверей, вікон, воріт, складів з високими стелажами та захисту периметрів. ПРИНЦИП РОБОТИ ІЧ-БАР`ЄРУ LBX-200 AF Бар`єр складається з двох частин: передавача (TRANSMITTER) та приймача (RECEIVER). У передавачі знаходяться діоди, що випромінюють інфрачервоні пучки світла, а в приймачі діоди, що їх приймають. Якщо хоча б два інфрачервоні промені перекриваються стороннім предметом або істотою, бар`єр переходить у режим «ТРИВОГА» і приймач передає сигнал на центральний блок охоронної сигналізації. Режим «антитуман» зменшує чутливість пристрою, дозволяючи скоротити кількість помилкових спрацьовувань ІЧ-бар`єру у несприятливих погодних умовах. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ Тип датчика: дротовий Кількість інфрачервоних променів: 3 Довжина ІЧ-променя на вулиці: 200м Довжина ІЧ-променя у приміщенні: 600м Горизонтальний кут налаштування променя: 180 градусів (± 90 градусів) Вертикальний кут налаштування променя: 20 градусів (± 10 градусів) Установка чутливості: 50ms, 100ms, 300ms, 700ms Кількість адрес: 4 Тампер: NC Виходи реле: NC / CO / COM (30V / 1A) Живлення: DC 12 В / AC 24 В Споживання: 200mA max Ступінь захисту: IP65 Діапазон температур: -25°C...+55°C Розміри: 90,5 х290, 8х92мм Вага: 1900г ВСТАНОВЛЕННЯ ІЧ-БАР`ЄРУ Виберіть потрібне місце для встановлення бар`єру. Переконайтеся, що передавальна частина знаходиться навпроти приймальні, і що діоди приймача та передавача розташовані на одному рівні. Коли діоди на одному рівні при включеному живленні ІЧ-бар`єр знаходиться в режимі «ОХОРОНА». Якщо діоди не розташовані навпроти один одного, бар`єр перейде в режим «ТРИВОГА». Переконавшись, що приймач та передавач спрямовані правильно, закріпіть обидві частини бар`єру за допомогою шурупів та кріпильних елементів. КОМПЛЕКТАЦІЯ LBX-200 AF ІЧ-бар`єр, що складається з передавача та приймача комплект кріпильних елементів інструкція
