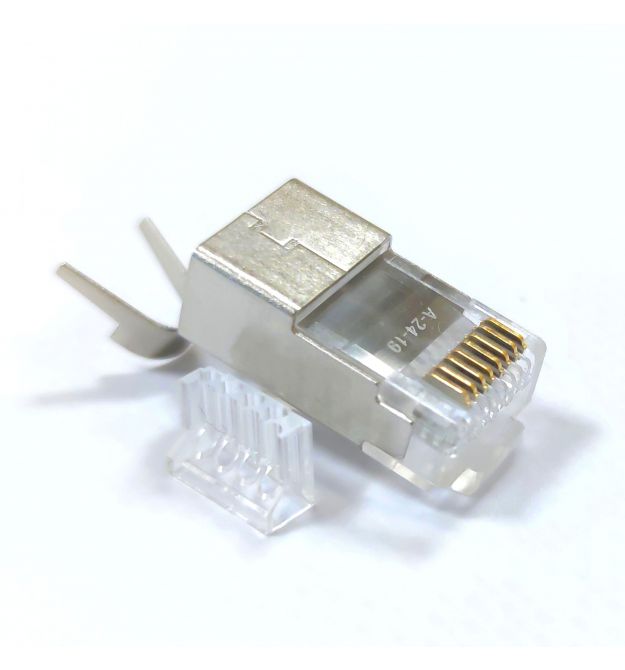

Штекер RJ45, категорії. 6A/8 призначений для 4-парного кабелю витої пари 23–22 AWG, підходить одножильних провідників. Монтаж конектора виконується інструментом для обтиску. Застосовується для кабелю у якого товста ізоляція на жилах з діаметром ізольованого провідника (1.2 ≈1,45 мм). Підходить для кабелю із зовнішнім діаметром до 7.5 мм.

Конструкція корпусу не дозволить використовувати для обтиску будь-який інструмент. Так як металевий корпус роз'єму повністю охоплює сторону, де часто залишають місце під фіксатор кабелю &quotstrain latch&quot, він відіграє роль утримання кабелю та зняття навантаження з контактів при натягуванні. Тут цю функцію виконує екранований хвостовий затискач &quotShielded Tail Clip&quot.

Тому при обтиску можна використовувати тільки ті моделі інструментів в яких можна деактивувати функцію затискача &quotstrain latch&quot

Особливості:

• Можливість обтиснути екрановану кручена пару категорії 6А, 7, 7А (23 - 22 AWG).
• Вставка дозволяє обтиснути провідник із діаметром ізольованого дроту 1.20 ≈1,45 мм.
• Наявність наскрізної вставки полегшує монтаж роз'єму.
• Конектор має металеву підтримку кабелю, забезпечуючи зняття навантаження та контакт з екраном.
• Врізні ножі у формі тризубця.

Технічні характеристики:

• Тип: 8P8C
• Категорія 6А (10-гігабітний Ethernet)
• Золоте покриття 50 мікродюймів на контактах забезпечує довговічність і надійність роботи.
• Термін служби щонайменше 750 циклів включення.
• Загальна довжина (мм) 22.5 (без урахування підтримки кабелю)
• Ширина (мм) 11.68
• Висота (мм) 8.01 + замок
• Сумісний калібр дротів (AWG) 23-22
• Максимальний діаметр провідника з ізоляцією 1.20 ≈1,45 мм
• Максимальний зовнішній діаметр кручений пари 7.5 мм
• Температурний діапазон: -25℃～+55℃

Рекомендований інструмент для монтажу:

HT-582QR Shielded Tail Clip, Change strain latch HT-581EQ Open-Pass Shielded/Unshielded 8P8C/RJ45 and Shielded Tail Clip LW-HT-002TB Tool for crimping 8P/RJ45 and 6P6C/6P4C, with ring clamp and switchable cable clamp
