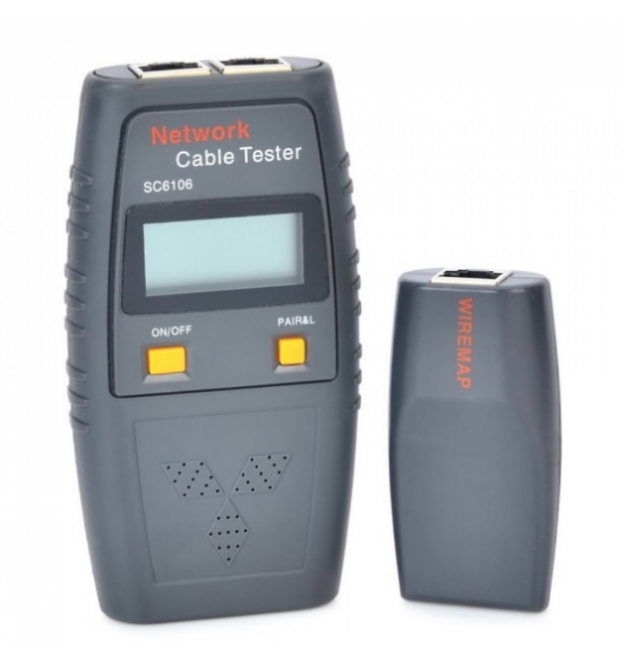

Кабельний тестер MASTER SC-6106, RJ-45 з можливістю пошуку обриву кабельний тестер MASTER SC-6106 Сучасний тестер під кабель кручена пара (UTP, FTP) з можливість пошуку обриву. Можливості тестера дозволяють провести якісну перевірку кручений пари довжиною прокладки до 300 метрів. У перевірку включається факт на розрив, КЗ, розводку. Подача інформації про довжину йде в метрах або фунтах. Підключення проводиться через інтерфейс RJ-45. Використовуючи перехідники під RJ - 11 і BNC пристрій успішно переходить на тестування коаксіального і телефонного кабелю. Перехідники не входять в комплектацію. Довжина коаксіалу допустима до 500 метрів, а телефонного кабелю до 300. Телефонні до перевірки допускаються як на 2 так і на 4 жили. Джерелами живлення тут виступають чотири батарейки типорозміру АА. Корпус виконаний в комфортній для користувача формі, розмірів 123 х 67 х 24 міліметри. Підготовка до роботи

1. Для перевірки робочого стану дисплея при включенні тестера на ньому протягом двох секунд відобразяться всі цифри і позначення. Якщо тестер з функцією голосу, при включенні заграє музика. Через 5 секунд тестер увійде в режим перевірки UTP кабелю. Цей режим встановлений за замовчуванням при включенні тестера.
2. Вибір типу кабелю, що перевіряється натисніть кнопку тестера і утримуйте її протягом трьох секунд. При цьому на дисплеї по черзі будуть відображатися позначення "UTP" , "FTP", "TEL"і " BNC". Час відображення кожного позначення 2 секунди. Відпустіть кнопку тестера при появі на дисплеї бажаного типу кабелю.
3. Перевірка кабелю "UTP", "FTP" вставте один кінець перевіряється кабелю в гніздо тестера з написом "MAIN", другий кінець з'єднайте з заглушкою-Термінатором, або з гніздом тестера з написом "LOOPBACK". Натисніть кнопку перевірки(голосова функція тестера вимовить "start test"), після перевірки результати тесту відобразяться на дисплеї (голосова функція тестера оголосить результат).
4. Перевірка телефонної лінії даний тестер дозволяє перевіряти як двожильні, так і чотирижильні телефонні кабелі. Вставте один кінець перевіряється кабелю в гніздо тестера з написом "MAIN", використовуючи перехідник RJ45-RJ11, другий кінець через аналогічний перехідник з'єднайте з заглушкойтермінатором, або з гніздом тестера з написом "LOOPBACK". Натисніть кнопку перевірки(голосова функція тестера вимовить "start test"), після перевірки результати тесту відобразяться на дисплеї (голосова функція тестера оголосить результат).
5. Перевірка коаксіального кабелю вставте один кінець перевіряється кабелю в гніздо тестера з написом "MAIN", використовуючи перехідник RJ45-BNC, другий кінець через аналогічний перехідник з'єднайте з заглушкойтермінатором, або з гніздом тестера з написом"LOOPBACK". Натисніть кнопку перевірки(голосова функція тестера вимовить "start test"), після перевірки результати тесту відобразяться на дисплеї (голосова функція тестера оголосить результат).
