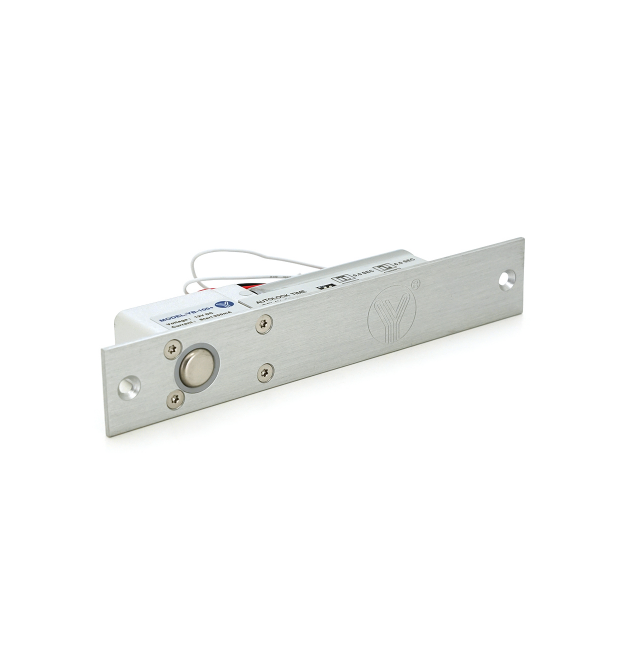

YB-100+ – врезной электроригельный замок для системы контроля доступа. Компания-производитель YLI ELECTRONIC. Электроригельный замок предназначен для внутренней установки как в дверную коробку (раму), так и в саму дверь. Подходит для металлических, пластиковых, металлопластиковых, деревянных, а также стеклянных дверей. Для крепления на стеклянные двери без рамы следует приобрести специальную крепежную планку BBK-600 или BBK-700. Для узких дверей подойдет BBK-500. Оснащен встроенным таймером задержки закрывания 0 | 3 | 6 | или 9 сек. (переключается перемычками на замке). ЧТО ТАКОЕ ЭЛЕКТРОРИГЕЛЬНЫЙ ЗАМОК Электроригельный замок – устройство для запирания дверей, управление которым происходит посредством эл.питания. Запирание двери осуществляется выдвижным ригелем (металлический стержень), входящим в ответную часть. КАК РАБОТАЕТ ЭЛЕКТРОРИГЕЛЬНЫЙ ЗАМОК YB-100+ Замок должен быть под электропитанием. Во время закрытия двери встроенный в замок геркон реагирует на магнит в ответной планке и замыкает контакт соленоида, выдвигающего ригель. В случае отключения электропитания замок находится в открытом состоянии (ригель задвинут), что соответствует правилам пожарной безопасности. ГДЕ ИСПОЛЬЗУЕТСЯ ЭЛЕКТРОРИГЕЛЬНЫЙ ЗАМОК Замок ригельный используется в автоматизированных системах контроля и управления доступом (СКУД) в офисах, бизнес-центрах, магазинах и любых других помещениях. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-100+ Тип замка: электроригельный Тип установки: врезной Сила удержания: 800 кг Таймер задержки: 0 | 3 | 6 | 9 сек. Выходы: NC / COM Без питания: открыт Питание: 12V Потребление: 900мА (рабочее) | 110мА (режим ожидания) Размеры: замок: 205x35x40 (мм) ответная планка: 90x25x2мм ригель: диаметр 16 мм, длина 16 мм (прямой) КОМПЛЕКТАЦИЯ электроригельный замок накладка на замок ответная планка монтажный комплект крепежные накладки для полой металлической коробки инструкция. УСТАНОВКА ЭЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-100+ Настройте таймер задержки (переключается перемычками на замке) Вырубите нишу в дверной коробке / двери по размеру замка и ответной планки, после чего установите замок вровень с поверхностью *для установки замка в полую металлическую дверную коробку используйте специальные крепежные накладки из комплекта Приложите накладку на замок и зафиксируйте шурупами Установите ответную планку таким образом, чтоб встроенный магнит (пластиковый круг) был ниже ригеля замка. Расстояние между замком и ответной планкой должно быть не более 8 мм Согласно инструкции подключения, подсоедините электроригельный замок YB-100+ к питанию и управляющим устройствам системы контроля доступа Тип устройства электроригельный замок Таймер задержки есть Без питания открыт Тип установки врезная Положение на двери универсальное Напряжение питания / источник питания DC 12 В Комплектация замок, накладка на замок, відповідна планка, монтажний комплект, кріпильні накладки для порожнистої металевої коробки, інструкція Рабочая температура, °C -10 ~ +55 Датчик состояния двери есть Материал алюминий Ток потребления, мА 900 Размеры, мм 205 x 35 x 40 Вес, г 720 Питание DC 12V
