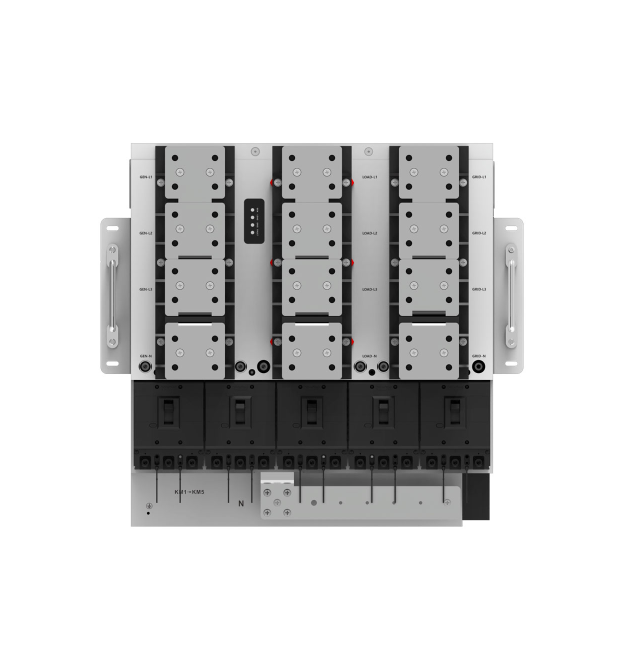

STS модуль Deye SUN-STS500L – це високопродуктивний пристрій для безшовного перемикання джерел живлення у складі промислових та комерційних систем накопичення енергії (C&I ESS). Модуль забезпечує інтелектуальне керування потоками енергії між трьома ключовими напрямками: мережею, навантаженням та генератором, з часом перемикання менше 20 мс. Один модуль STS може підключатися до п`яти модулів PCS потужністю 100 кВт або чотирьох модулів PCS потужністю 125 кВт, дозволяючи створювати енергосистеми, що масштабуються, потужністю до 2.5 МВт. - Безшовне перемикання між режимами: мережним, автономним та з використанням дизель-генератора з часом перемикання менше 20 мс. - Незалежні канали підключення для генератора, навантаження та мережі з підтримкою потужності до 500 кВт на кожному каналі. - можливість паралельного підключення до п`яти модулів STS для формування системи потужністю до 2.5 МВт. - Інтеграція з модулями PCS: підтримка підключення до п`яти модулів PCS потужністю 100 кВт або чотирьох модулів потужністю 125 кВт. - Широкий діапазон номінальної напруги: 220 / 380 В або 230 / 400 В (трифазне підключення 3L+N+PE). - Високий клас захисту IP65, що забезпечує надійну роботу в різних умовах довкілля, включаючи пил та вологу. - Повний комплекс вбудованих захистів: від перевантаження струмом, короткого замикання, перенапруги, перегріву, а також моніторинг залишкового струму (RCD) та захист від дугового пробою (опціонально). - Інтелектуальне повітряне охолодження для оптимального температурного режиму. - Вбудований LCD-дисплей та комунікаційні інтерфейси (WIFI, RS485, CAN) для зручного моніторингу, налаштування та інтеграції в систему керування. - Сумісність із провідними стандартами регулювання мереж (IEC 61727, EN 50549, G99, VDE-AR-N 4105 та ін.). - Широкий робочий температурний діапазон від -25 до +60°C з інтелектуальним зниженням потужності при перевищенні 45°C. Технічні характеристики: • Виробник: Deye • Модель: SUN-STS500L • Тип пристрою: модуль STS (Static Transfer Switch) для перемикання джерел живлення • Призначення: для комерційних та промислових систем накопичення енергії (C&I ESS) • Дані мережі / PCS: - Номінальна активна потужність входу / виходу AC: 500 кВт - Номінальний вхідний / вихідний струм AC: 725 А - Номінальна вхідна / вихідна напруга: 220 / 380 В, 230 / 400 В (трифазна) - Тип підключення: 3L+N+PE - Номінальна частота: 50 / 60 Гц • Дані навантаження: - Номінальна активна потужність виходу AC: 500 кВт - Номінальний вихідний струм AC: 725 А - Номінальна вихідна напруга: 220 / 380 В, 230 / 400 В (трифазна) - Тип підключення: 3L+N+PE - Номінальна частота: 50 / 60 Гц • Дані генератора: - Номінальна активна потужність виходу AC: 500 кВт - Номінальний вихідний струм AC: 725 А - Номінальна вихідна напруга: 220 / 380 В, 230 / 400 В (трифазна) - Тип підключення: 3L+N+PE - Номінальна частота: 50 / 60 Гц • Час перемикання: <20 мс • Захисту: від зворотної полярності DC, від перевантаження по струму AC, тепловий захист, від перенапруги AC, від короткого замикання AC, моніторинг DC складової, захист від перенапруги з відключенням навантаження, моніторинг струму витоку на землю, захист від дугового пробою (опційно), моніторинг мережі DC вимикач, моніторинг опору ізоляції DC, виявлення залишкового струму (RCD) • Рівень захисту від перенапруги: Тип II (DC), Тип II (AC) • Інтерфейси: WIFI, RS485, CAN, для підключення лічильника • Дисплей: LCD-дисплей • Ступінь захисту корпусу: IP65 • Категорія перенапруги: OVC II (DC), OVC III (AC) • Діапазон робочих температур: від -25°C до +60°C (зі зниженням потужності вище 45°C) • Допустима вологість: 0-95% • Максимальна висота встановлення: 4000 м • Топологія: без гальванічної розв`язки • Охолодження: інтелектуальне повітряне охолодження STS модуль Deye SUN-STS500L є ключовим компонентом для створення надійних і масштабованих промислових систем енергопостачання з можливістю автоматичного перемикання між мережею, генератором та накопичувачами енергії. Його висока продуктивність, інтелектуальні функції захисту та гнучкість інтеграції
