Димові сповіщувачі - сповіщувачі, що реагують на продукти горіння, здатні впливати на поглинаючу або розсіювальну здатність випромінювання в інфрачервоному, ультрафіолетовому або видимому діапазонах спектра. Димові сповіщувачі можуть бути точковими, лінійними, аспіраційними та автономними. Найбільш поширений тип сповіщувача.

ПРИЗНАЧЕННЯ

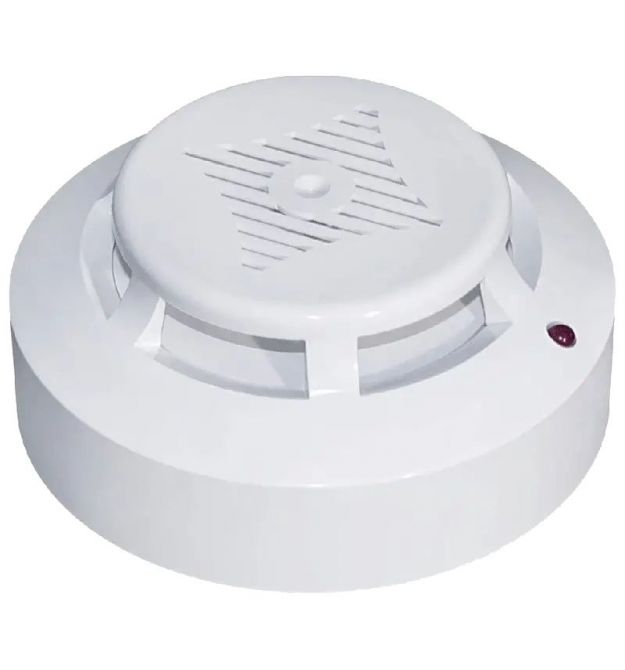

Сповіщувач пожежний тепловий СПТ-3Б (максимально – диференціальний з індикацією чергового режиму та з дистанційним поверненням у вихідний стан) призначений для формування та передачі сигналу «ПОЖЕЖА» по ​​двопровідному ШС на ППК. Сповіщувач перемикається в режим «ПОЖЕЖА» (максимальний) при досягненні температури навколишнього повітря порогового значення, або (диференціальний) при високій швидкості наростання температури повітря, навіть якщо початкова температура значно нижча, нормальної температури використання сповіщувача. Передбачена індикація чергового режиму та стану «ПОЖЕЖА» Випускаються виконання сповіщувача для підключення в чотирипровідний шлейф сигналізації у яких вихідний сигнал формується контактами реле, що перемикаються. Для контролю напруги живлення чотирипровідного ШС та встановлення кінцевого резистора випускається база Б100М (модуль М-1), яка встановлюється наприкінці ШС.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ПОЖЕЖНОГО ВІДПОВІДАЧА СПТ-3Б

• Діапазон статичної температури спрацьовування, ° С +54 - +70
• Струм споживання в черговому режимі, ма, не більше 0,16
• Номінальна напруга живлення, для двопровідного ШС, 24
• Номінальна напруга живлення, для чотирьохпровідного ШС, 12
• Діапазон напруги живлення, для двопровідного ШС, 10—30
• Діапазон напруги живлення, для чотирипровідного ШС, 10—14
• Струм споживання в режимі «ПОЖЕЖА», для двопровідного ШС, встановлюється зовнішнім резистором, в діапазоні значень, В 5—20
• Струм споживання в режимі «ПОЖЕЖА», для чотирипровідного ШС, В, не більше 22
• Внутрішній опір сповіщувача для двопровідного ШС в режимі «ПОЖЕЖА» при струмі 20 мА, Ом, не більше 500
• Максимальний струм, що комутується контактами реле сповіщувача для чотирипровідного ШС, мА, не більше 100
• Максимальна напруга, що комутується контактами реле сповіщувача для чотирипровідного ШС, В, не більше 36
• Дистанційне повернення сповіщувача в черговий режим (скидання), с, не менше 3
• Габаритні розміри, мм Ø100×48
• Маса, кг 0,15
• Середній термін служби, років, не менше 10
