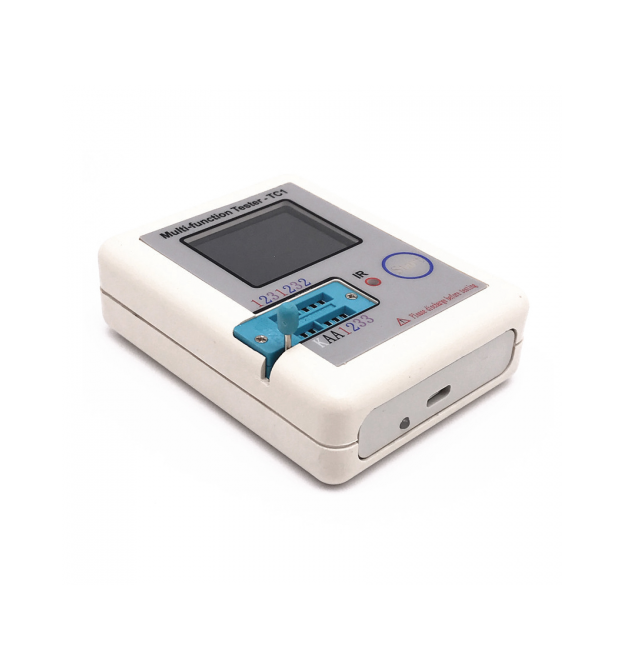

Нова модель універсального тестера радіокомпонентів LCR-TC1 заснована на мікроконтролері ATmega324PA. У цю версію встановлюється кольоровий дисплей TFT 1,8'. Від інших подібних тестерів відрізняється конструкцією в готовому корпусі і наявністю літієвого акумулятора ємністю 350 mAh. Наявністю двох нових функцій: розпізнавання ІК посилок від пультів управління та перевірка стабілітронів з напругою до 30 В. Для стабілітронів у панельці є спеціальні контакти, позначені як 'К' та 'А'. Катод та анод відповідно. Підключаємо стабілітрон дотримуючись полярності, тиснемо Start і бачимо параметри. У тестері зібраний перетворювач на дві вихідні напруги. Одне близько 8 подається на стабілізатор 7805 і йде на живлення цифрової частини. Друге, близько 34 В призначене для перевірки стабілітронів. Тут усе просто, разом із резистором на 10 ком Стабілітрон утворює параметричний стабілізатор, напруга з якого надходить на вхід МК. Відображає розпинання компонентів, графічний малюнок: 1) Транзистори - Біполярні, Польові 2) Діоди< 4,5 В 3) Діодні зборки 0,01 - 4,5 В 4) Світлодіоди 5) Вимірює напругу 0,1 - 4,5 В 6) Тиристори, Симистори - IGT < 6mA 7) Стабілітрони - напруга пробою 0,01 - 30 В 8) Опір (R) - 0 ... 50 МОм, макс. дозвіл 0.01 Ом 9) Конденсатори: - Місткість (C) - 0...100000 мкФ, макс. роздільна здатність 0.01 пФ; - ESR макс. роздільна здатність 0.01 Ом; - Вимірювання втрат Vloss(%) 10) Індуктивність (L): 10 мкГн - 20 Гн, макс. роздільна здатність 0.01 мГн; - резонансний метод 0.1 МкГн – 2 мГн, макс. роздільна здатність 0.01мкГн. Крім самого тестера в комплект входить: Щупи Перемичка для калібрування Конденсатор на 1мкФ Світлодіод Кабель MicroUSB для заряджання Характеристики: Кольоровий дисплей TFT 1,8' дозволом 160х128. Вбудований акумулятор ємністю 450 mAh. Розмір: 8,8 x 8x 2,8 см Вага: 111,5 г
